Технические пластины: обзор марок ТМКЩ, МБС и правила выбора по ГОСТ 7338-90
При подборе резиновой технической пластины чаще всего ошибаются не в толщине, а в марке материала. ТМКЩ, МБС и АМС рассчитаны на разные условия эксплуатации и по-разному ведут себя в воде, маслах, топливе, на открытом воздухе и в контакте с химическими средами. Если выбрать материал без учета рабочей среды, прокладка или защитный элемент могут быстро потерять форму, растрескаться или начать разрушаться в процессе работы.
В этом материале разберем, как выбирать техническую пластину по рабочей среде, чем отличаются марки ТМКЩ, МБС и АМС, как читать обозначение по ГОСТ 7338-90 и на какие параметры смотреть перед применением материала в конкретном узле.
Что такое техническая пластина
Техническая пластина — это листовой резиновый или резинотканевый материал, который используют для изготовления прокладок, уплотнений, защитных настилов, амортизирующих и изоляционных элементов. В технической документации и на производстве этот материал часто называют техпластиной.
Производство и основные параметры материала регламентирует ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия». Стандарт задает требования к классификации, маркировке, размерам, конструкции и методам испытаний. На практике этого недостаточно для правильного подбора: важно дополнительно учитывать среду эксплуатации, температуру, нагрузку и тип соединения.

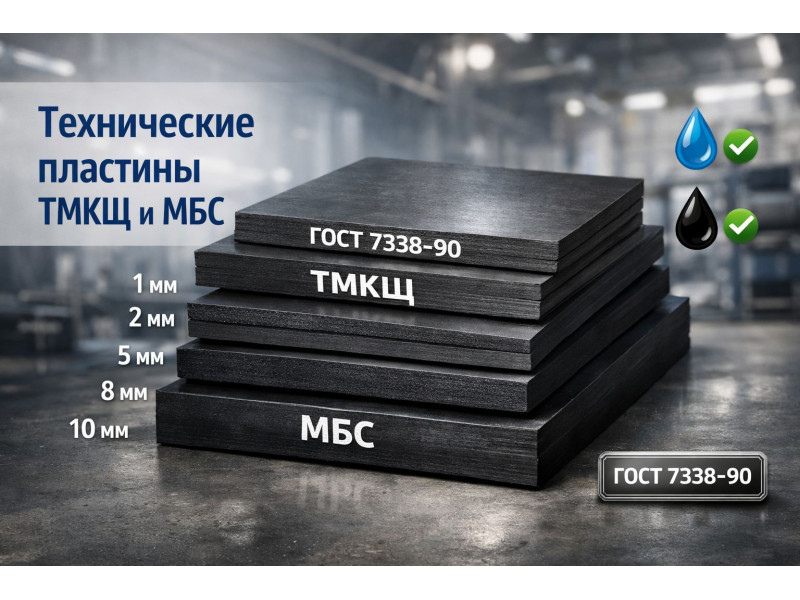

Образцы технических пластин разных марок и толщин
Основные марки материала
При выборе технической пластины в первую очередь оценивают марку резины. Именно она определяет, с какими средами может работать материал и в каких условиях он сохраняет свойства.
ТМКЩ
ТМКЩ — тепломорозокислотощелочестойкая резина. Эту марку выбирают для воды, воздуха, слабых растворов кислот и щелочей, а также для общепромышленных условий, где не требуется стойкость к нефтепродуктам.
- Где работает: вода, воздух, слабые растворы кислот и щелочей, рассолы.
- Особенности: универсальность, эластичность, устойчивость к перепадам температуры.
- Ограничение: не предназначена для постоянного контакта с маслами и топливом.
МБС
МБС — маслобензостойкая резина. Ее применяют там, где материал контактирует с минеральными маслами, бензином, дизельным топливом, керосином и другими нефтепродуктами.
- Где работает: масла, топливо, смазки, углеводородные жидкости.
- Особенности: низкое водопоглощение, стойкость к нефтепродуктам.
- Ограничение: не применяется как универсальный вариант для всех химических сред.
АМС
АМС — атмосферомаслостойкая марка, которую используют в условиях наружной эксплуатации и в задачах, где требуется сочетание умеренной маслостойкости и устойчивости к атмосферным воздействиям.
- Где работает: наружные установки, открытые площадки, умеренный контакт с маслами.
- Особенности: устойчивость к внешним воздействиям и погодным условиям.
- Ограничение: подбирается под конкретный режим эксплуатации, а не как замена ТМКЩ или МБС.
Сравнение распространенных марок по условиям применения
Классификация технических пластин
Помимо марки резины, материал различают по способу изготовления и конструкции. Эти параметры влияют на геометрию листа, прочность, удобство раскроя и область применения.
По способу изготовления
| Тип | Описание | Преимущества | Ограничения |
|---|---|---|---|
| Ф (формовая) | Изготавливается прессованием в формах, поставляется в листах фиксированных размеров. | Более точная геометрия, стабильные размеры. | Ограниченный формат листов. |
| Н (неформовая / рулонная) | Производится каландрированием, поставляется в рулонах различной ширины. | Удобна для раскроя длинных полос и заготовок. | Меньшая жесткость геометрии по сравнению с формовой. |
По конструкции
- Тип I: однородная резиновая пластина без армирования, применяется для стандартных прокладочных и защитных задач.
- Тип II: резинотканевая пластина с армирующими слоями, используется там, где требуется повышенная прочность и устойчивость к разрыву.
Классы и степень твердости
По ГОСТ 7338-90 материал делят на классы и группы твердости. Эти параметры важны для выбора режима эксплуатации и поведения пластины под нагрузкой.
- Класс 1: материал с более высокими требованиями к стойкости и физико-механическим показателям.
- Класс 2: стандартное исполнение для большинства общепромышленных задач.
Степень твердости
| Обозначение | Характеристика | Когда применяют |
|---|---|---|
| М | Мягкая пластина, лучше компенсирует неровности. | Прокладки и узлы, где важна податливость материала. |
| С | Средняя твердость, универсальный вариант. | Большинство стандартных задач. |
| Т | Твердая пластина с повышенной стойкостью к износу. | Защитные покрытия, настилы, более жесткие режимы эксплуатации. |
Как читать маркировку
Условное обозначение по ГОСТ 7338-90 показывает ключевые параметры материала. Разберем типовую запись:
Пластина 2Н-I-ТМКЩ-С-3 ГОСТ 7338-90
- 2 — класс материала.
- Н — неформовое исполнение.
- I — тип конструкции.
- ТМКЩ — марка резины.
- С — средняя твердость.
- 3 — толщина в миллиметрах.
- ГОСТ 7338-90 — стандарт изготовления.
Такая расшифровка помогает понять свойства материала еще до начала применения и сопоставить его с условиями конкретного узла.
Схема чтения обозначения материала по ГОСТ 7338-90
Практические рекомендации по выбору
Как выбрать марку
| Условия эксплуатации | Какой материал чаще применяют |
|---|---|
| Вода, воздух, слабые растворы кислот и щелочей | ТМКЩ |
| Масла, бензин, дизельное топливо, керосин | МБС |
| Наружные условия и умеренный контакт с маслами | АМС |
Как выбрать толщину
- 1–2 мм: для тонких прокладок и соединений с ровными поверхностями.
- 3–5 мм: для большинства стандартных уплотнительных задач.
- 6–10 мм: для более нагруженных соединений и менее ровных поверхностей.
- Свыше 10 мм: для настилов, амортизирующих и специальных технических задач.
Формовая или рулонная
- Формовой материал выбирают, когда важны фиксированные размеры и более точная геометрия листа.
- Рулонный материал используют, когда нужен раскрой длинных полос и более гибкий формат применения.
Где применяют технические пластины
- Машиностроение: прокладки, уплотнительные элементы, защитные детали.
- Промышленное оборудование: работа в контакте с водой, воздухом, маслами и техническими жидкостями.
- Энергетика: применение в уплотнительных и защитных узлах оборудования.
- Строительство и эксплуатация объектов: настилы, виброизоляционные и защитные элементы.
- Химические и производственные процессы: при условии правильного подбора марки под рабочую среду.
Частые ошибки при выборе
- Выбор материала без учета рабочей среды.
- Подбор толщины без оценки состояния поверхностей и нагрузок.
- Использование маслобензостойкой марки как универсальной для любых задач.
- Игнорирование конструкции материала — резиновая пластина и резинотканевая работают по-разному.
- Ориентир только на название марки без сверки с условиями эксплуатации.
Итоги
Выбор технической пластины начинается не с бренда, цены или формата поставки, а с анализа условий эксплуатации. Сначала определяют рабочую среду, затем подбирают марку, после этого — толщину, твердость и способ изготовления. Именно такая последовательность помогает избежать ошибок и подобрать материал под конкретную задачу.
Краткий чек-лист:
- Определите рабочую среду.
- Подберите марку под условия эксплуатации.
- Уточните толщину и конструкцию материала.
- Проверьте требования по температуре и нагрузке.
- Сверьте обозначение по ГОСТ 7338-90.
Если после подбора нужно сравнить доступные марки, толщины и форматы поставки, это уже удобнее делать отдельно в каталоге технических пластин, а сам выбор марки логично начинать с анализа рабочей среды и условий эксплуатации.
